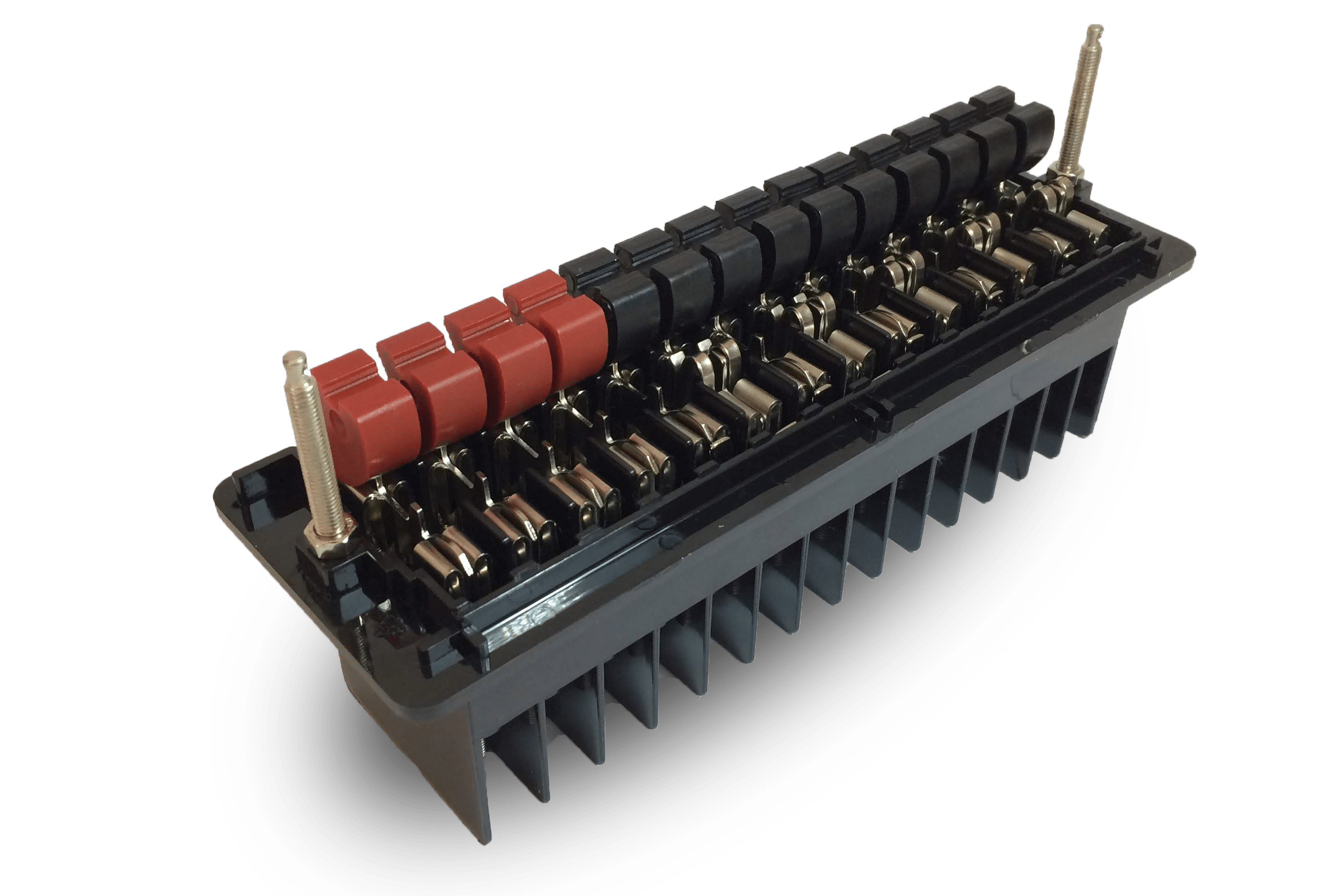

Bornera de Prueba de Embutir KEY-EL 14 Polos
Las borneras de prueba de Konecty fueron desarrolladas de acuerdo con los estándares de seguridad más rigurosos del sector eléctrico, diseñadas para proporcionar seguridad total a los operadores de paneles eléctricos.
Siendo el método más simple, rápido y confiable para realizar pruebas, calibraciones y monitoreo de equipos eléctricos, sin necesidad de desenergizar los sistemas, pueden probar circuitos de potencial y corriente de relés, medidores de energía y otras aplicaciones industriales.
Tabla de configuraciones
Dimensiones
Características Técnicas
- Fabricante
- Modelo
- Tensión Nominal
- Montaje
- Corriente Nominal
- Clase de Aislamiento
- Número Máximo de Polos
- Konecty
- Key-EL
- 600 V
- Semi-Embutida
- 20 / 30A
- 2,5 kV
- 14
Opcionales
- Resortes de prueba para utilización de peine de prueba;
- Colores diferenciados para las teclas;
- Tapa transparente;
- Pinos de inter-trabamiento;
- Kits diferenciados de fijación.
Seguridad total para operadores de paneles eléctricos
Al utilizar la llave KEY-E todas las operaciones de prueba e inspección se efectuarán por el frente del panel, evitando el contacto de los operadores con las partes energizadas del sistema.
Los terminales están ubicados en la parte trasera de la llave, separados por barreras con alto grado de aislamiento y con espacio adecuado para conectar el cableado.
Protección y Practicidad

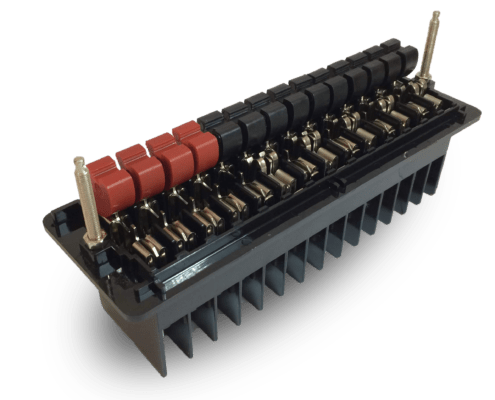

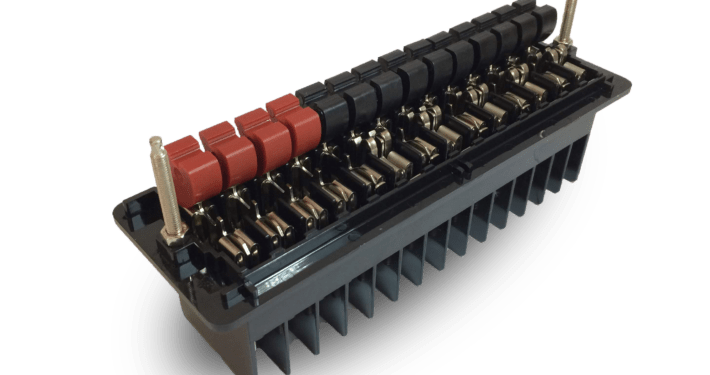

Las llaves son individuales del tipo cuchilla y separadas por barreras aislantes moldeadas en la base, cada llave cuchilla tiene una tecla inyectada en material altamente resistente (pueden ser coloreadas, con identificadores de circuito y pinos de inter-trabamiento mecánico) que impide al operador tocar en las partes conductivas al accionarlas.
Características constructivas
Base
Inyectada en material plástico de excelente aislamiento y resistencia mecánica, siendo capaz de soportar temperaturas elevadas sin presentar deformaciones en su estructura.

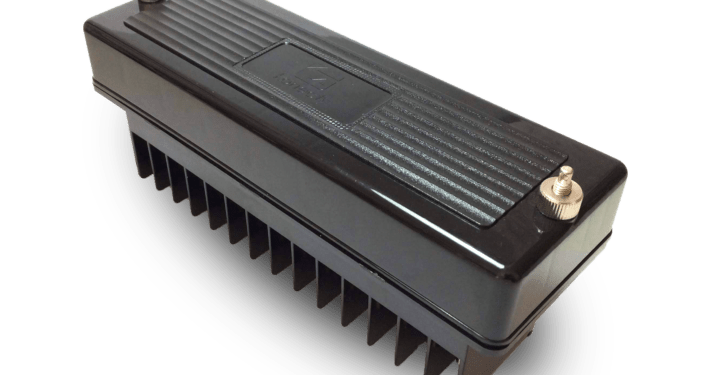

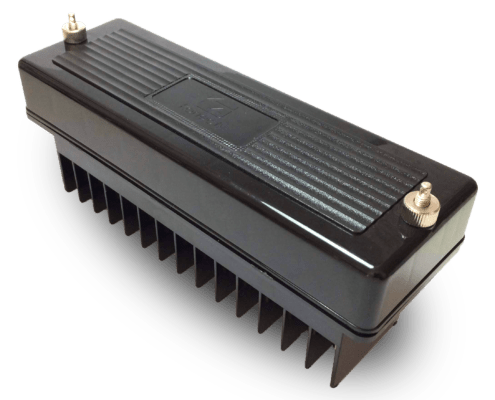

Tapa Principal
Inyectada en material plástico de alta resistencia contra choques mecánicos, pudiendo ser en las versiones negra o transparente. La tapa es removible y posee dispositivos de sellado contra fraudes. Diseñada de forma que proteja los contactos, posee tuercas de cierre solidarias proporcionando más seguridad y agilidad al operador. Posee identificación del fabricante de forma indeleble.

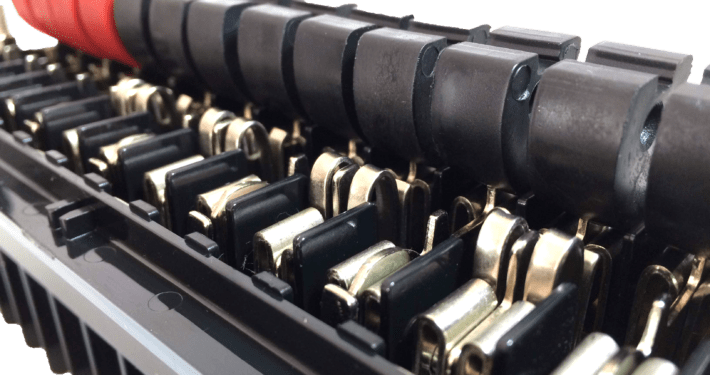

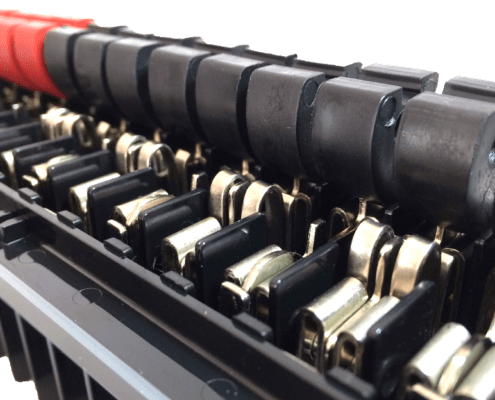

Conjuntos seccionadores de tensión y corriente
Todos los conjuntos seccionadores son fabricados en latón especial de alta resistencia garantizando accionamientos firmes y contactos perfectos. Los componentes con efecto muelle son fabricados en latón con orientación molecular, lo que mejora la flexibilidad y garantizan larga durabilidad. Además, todos los componentes son sometidos a tratamiento superficial de níquel que además de excelente acabado, propicia superficies lisas y deslizantes, así como protección contra el desgaste y la corrosión.
Los conjuntos seccionadores de tensión están compuestos de llaves cuchilla simples y poseen accionamiento independiente para los circuitos de potencial. Están separados por barreras aislantes moldeadas en la base a fin de evitar cualquier posibilidad de arcos de tensión.
Los conjuntos seccionados de corriente están compuestos por llaves cuchillas dobles que permiten efectuar el cortocircuito de los secundarios de los transformadores de corriente antes de que haya la apertura total de las cuchillas y de los circuitos conectados a los equipos/carga. De esta forma es posible aislar los equipos para la realización de pruebas, mantenimientos y calibraciones y al mismo tiempo mantener los TCs cortocircuitados con seguridad.

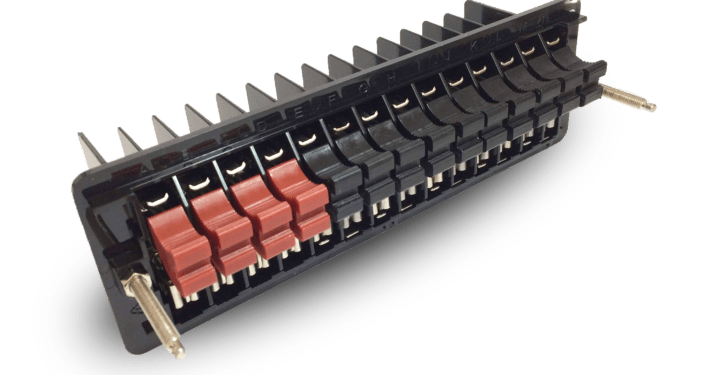

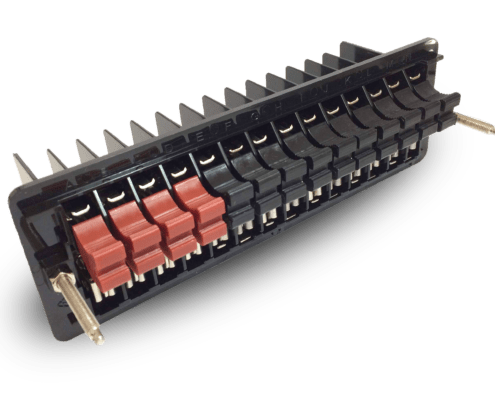

Teclas de accionamiento de las cuchillas
Inyectadas en material plástico aislante de alta resistencia a fin de proteger a los operadores de las partes conductoras. Están diseñadas con un diseño para una apertura más ergonómica y pueden ser configurables con colores diferenciados, identificadores de circuitos y pinos de inter-trabamiento mecánico para apertura de dos o más cuchillas al mismo tiempo.
